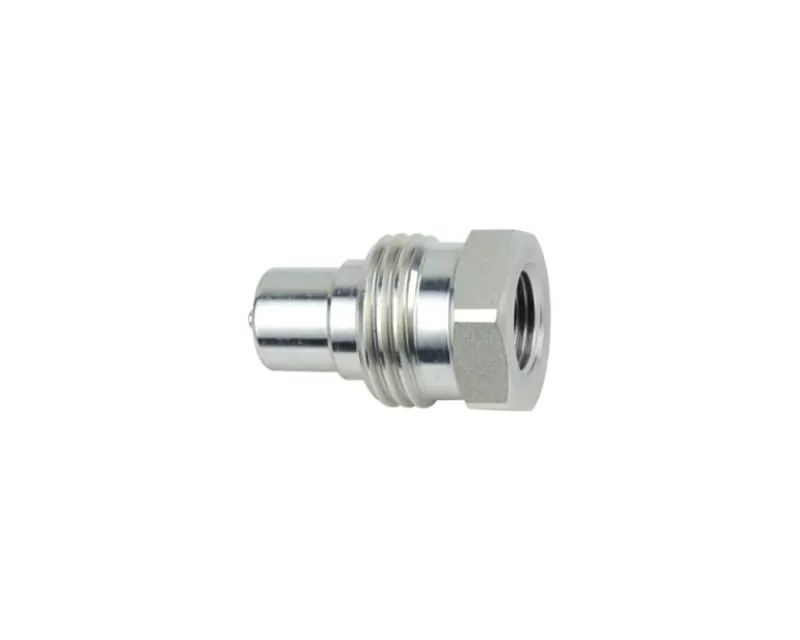

Acoplamento rápido hidráulico tipo rosca KZE-BD (aço)
Aplicações: Equipamentos móveis, máquinas agrícolas e equipamentos industriais universais.
Especificações:
| Tamanho do corpo (pol.) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
| Pressão nominal (PSI) |
10000 |
10000 |
10000 |
10000 |
7500 |
6500 |
5000 |
5000 |
|
| Fluxo nominal (GPM) |
2 |
4.5 |
8 |
12 |
24 |
35 |
75 |
200 |
|
| Faixa de temperatura |
-20 ℃ a +120 ℃ |
| Material de vedação |
NBR |
Características do KZE-BD:
1. Novo design de válvula, pode resistir a danos de alto fluxo e pressão de impulso que fornecem desempenho avançado
2, Usinado a partir de barras de aço sólido para durabilidade
3. A série KZE-BD emprega um mecanismo de travamento de luva roscada, acopla-se com roscas macho correspondentes no bico. As duas metades devem ser rosqueadas manualmente juntas para formar a conexão
4. O novo tratamento de cromagem fornece desempenho antiferrugem avançado.
5. Compatível com a série FARTER VVS
| PARTE Nº. |
LS |
E |
HEX1 |
HEX3 |
A |
E |
| KZE-BD-02SF |
68 |
30 |
23 |
27 |
16 |
G1/4 NPT1/4 |
| KZE-BD-03SF |
75,6 |
39,7 |
30 |
36 |
14,5 |
G3/8 NPT3/8 |
| KZE-BD-04SF |
86,4 |
45 |
34 |
41 |
19 |
G1/2 NPT1/2 |
| KZE-BD-06SF |
105,5 |
53,8 |
41 |
50 |
23 |
G3/4 NPT3/4 |
| KZE-BD-08SF |
123 |
58,8 |
50 |
55 |
23 |
G1 NPT1 |
| KZE-BD-10SF |
152,5 |
78,5 |
65 |
75 |
26 |
G1-1/4NPT1-1/4 |
| KZE-BD-12SF |
172 |
98 |
75 |
90 |
27 |
G1-1/2NPT1-1/2 |
| KZE-BD-16SF |
206,5 |
129 |
100 |
125 |
27 |
G2NPT2 |
| PARTE Nº. |
LP |
HEX2 |
A |
E |
| KZE-BD-02PF |
43 |
25 |
13 |
G1/4NPT1/4 |
| KZE-BD-03PF |
48 |
32 |
16 |
G3/8NPT3/8 |
| KZE-BD-04PF |
53 |
34 |
18 |
G1/2NPT1/2 |
| KZE-BD-06PF |
63 |
46 |
21 |
G3/4NPT3/4 |
| KZE-BD-08PF |
72 |
50 |
23 |
G1"NPT1" |
| KZE-BD-10PF |
86 |
65 |
26 |
G1-1/4NPT1-1/4 |
| KZE-BD-12PF |
95 |
80 |
27 |
G1-1/2NPT1-1/2 |
| KZE-BD-16PF |
118 |
110 |
27 |
G2NPT2 |
| PARTE Nº. |
eu |
E |
HEX1 |
HEX2 |
HEX3 |
E |
| KZE-BD-02 |
84,2 |
30 |
23 |
25 |
27 |
G1/4NPT1/4 |
| KZE-BD-03 |
89,5 |
39,7 |
30 |
32 |
36 |
G3/8NPT3/8 |
| KZE-BD-04 |
102,2 |
45 |
34 |
34 |
41 |
G1/2NPT1/2 |
| KZE-BD-06 |
121,2 |
53,8 |
41 |
46 |
50 |
G3/4NPT3/4 |
| KZE-BD-08 |
138,5 |
58,8 |
50 |
50 |
55 |
G1NPT1 |
| KZE-BD-10 |
167,5 |
78,5 |
65 |
65 |
75 |
G1-1/4NPT1-1/4 |
| KZE-BD-12 |
188 |
98 |
75 |
80 |
90 |
G1-1/2NPT1-1/2 |
| KZE-BD-16 |
227,4 |
129 |
100 |
110 |
125 |
G2NPT2 |
