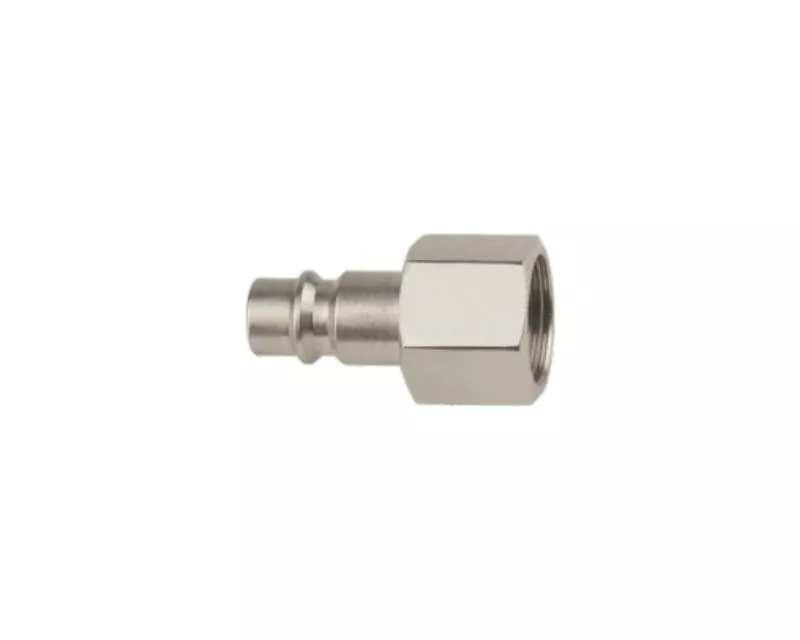

LSQ-25 ACOPLAMENTO RÁPIDO PNEUMÁTICO TIPO FECHADO (LATÃO)
→ Características: é amplamente utilizado no mercado europeu.
→ Vantagens: estrutura simples, válvula de alto fluxo, várias possibilidades de intercambialidade e conexão.
→ Aplicação: ferramentas pneumáticas, linha de produção e montagem, equipamentos de máquinas.
→ Intercambiabilidade: Série CEJN 320, série Rectus 25KA e série 26KA
→ Pressão de trabalho: 1,6 Mpa.
→ Temperatura de trabalho: -20 ℃ a +120 ℃.
|
Nº DA PEÇA.
|
LS
|
E
|
HEX1
|
A
|
E
|
e
|
|
LSQ-25-02SM
|
61,5
|
23.3
|
19
|
13
|
ZG 1/4
|
Φ 7
|
|
LSQ-25-03SM
|
60
|
23.3
|
19
|
13
|
ZG 3/8
|
Φ 11
|
|
LSQ-25-04SM
|
57,5
|
23.3
|
22
|
14
|
ZG 1/2
|
Φ 14
|
| Nº DA PEÇA. |
LP
|
C
|
HEX2
|
A
|
E
|
e
|
|
LSQ-25-02PM
|
39,5
|
20,5
|
17
|
13
|
ZG 1/4
|
Φ 7,5
|
|
LSQ-25-03PM
|
40
|
20,5
|
17
|
13
|
ZG 3/8
|
Φ 7,5
|
|
Nº DA PEÇA.
|
LS
|
E
|
HEX1
|
A
|
E
|
e
|
|
LSQ-25-02SF
|
55,5
|
23.3
|
19
|
10
|
Sol 1/4
|
Φ 14
|
|
LSQ-25-03SF
|
54,5
|
23.3
|
19
|
9
|
Sol 3/8
|
Φ 14
|
|
LSQ-25-04SF
|
57,5
|
23.3
|
24
|
12
|
Sol 1/2
|
Φ 14
|
|
Nº DA PEÇA.
|
LP
|
C
|
HEX2
|
A
|
E
|
e
|
|
LSQ-25-02PF
|
36,5
|
20,5
|
17
|
13
|
Sol 1/4
|
Φ 7,5
|
|
LSQ-25-03PF
|
36,5
|
20,5
|
19
|
13
|
Sol 3/8
|
Φ 7,5
|
|
Nº DA PEÇA.
|
LS
|
E
|
HEX1
|
A
|
E
|
e
|
|
LSQ-25-02SH
|
70
|
23.3
|
19
|
20
|
7
|
Φ 4
|
|
LSQ-25-03SH
|
73,5
|
23.3
|
19
|
25
|
9
|
Φ 5
|
|
LSQ-25-04SH
|
73,5
|
23.3
|
19
|
25
|
11
|
Φ 7,5
|
|
Nº DA PEÇA.
|
LP
|
C
|
PC
|
A
|
E
|
e
|
|
LSQ-25-01PH
|
43
|
20,5
|
15
|
20
|
7
|
Φ 7,5
|
|
LSQ-25-02PH
|
48
|
20,5
|
15
|
25
|
9
|
Φ 7,5
|
|
LSQ-25-03PH
|
48
|
20,5
|
15
|
25
|
11
|
Φ 7,5
|
