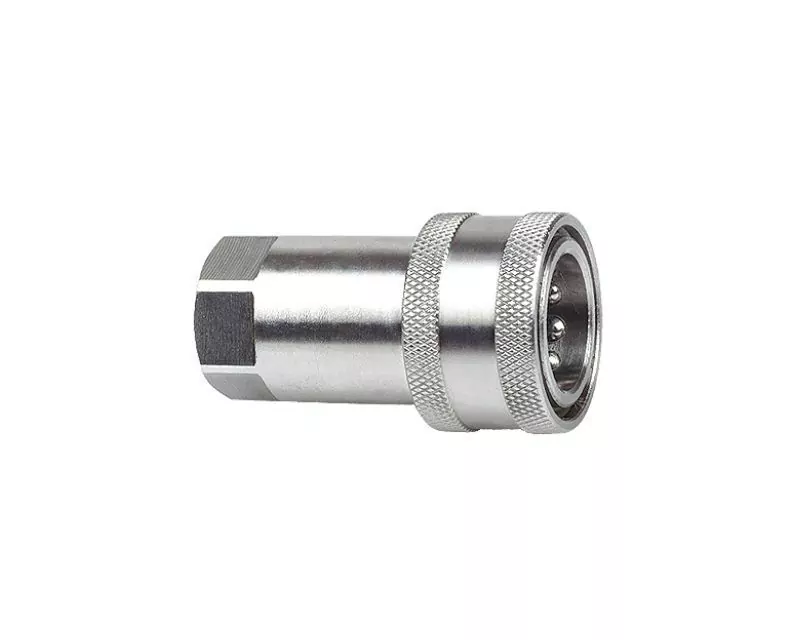

LSQ-S1-SS ACOPLAMENTO RÁPIDO HIDRÁULICO TIPO FECHADO (aço inoxidável 316)
Aplicações: A série LSQ-S1-SS traz para a indústria um design comprovado para uso em equipamentos de construção, equipamentos florestais, máquinas agrícolas, ferramentas de óleo, máquinas de usina siderúrgica de equipamentos de óleo e outras aplicações hidráulicas exigentes.
Especificações:
| Tamanho do corpo (pol.) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| Pressão Nominal (PSI) |
3500 |
3000 |
3000 |
3000 |
2000 |
1000 |
1000 |
1000 |
| Fluxo nominal (GPM) |
3 |
6 |
12 |
28 |
50 |
88 |
120 |
240 |
| Faixa de temperatura |
-20℃ a +180℃ |
| Material de vedação padrão |
VITÃO |
Os acoplamentos da série LSQ-S1-SS apresentam:
1. Válvulas de gatilho disponíveis para evitar vazamentos desacoplados.
2. As válvulas de gatilho abrem automaticamente quando acopladas, dentro da pressão de trabalho nominal, para manter o fluxo rapidamente.
3. O mecanismo de travamento de esfera confiável mantém as metades de acoplamento juntas.
4. O soquete e o plugue são usinados com precisão a partir de estoque de barra sólida.
5. A série LSQ-S1-SS está em conformidade com o padrão ISO 7241-A.
6. Compatível com as séries PARKER 6600, FASTER ANV, AEROQUIP 5600 e HANSEN HA 15000.
Desempenho: Fluido de teste: Óleo-200SUS.1GPM=3,78L/Min,1PSID=0,0069MPa. Série LSQ-S1-SS (1/4",3/8",1/2",3/4",1") Série LSQ-S1-SS (11/4",11/2",2") Soquete
| ISO |
PARTNO. |
LS |
￠ E |
HEX1 |
A |
E |
| 6.3 |
LSQ-S1-SS-02SF |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03SF |
56 |
31,5 |
22 |
14 |
G3/8 NPT3/8 |
| 12,5 |
LSQ-S1-SS-04SF |
66 |
38,5 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06SF |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08SF |
94 |
56 |
41 |
21 |
G1 TNP1 |
| 31,5 |
LSQ-S1-SS-10SF |
117 |
69,5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12SF |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16SF |
165 |
99 |
75 |
26 |
G2 NPT2 |
Mais
| ISO |
PARTNO. |
LP |
e |
C |
HEX2 |
A |
E |
| 6.3 |
LSQ-S1-SS-02PF |
35,5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03PF |
36,5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 12,5 |
LSQ-S1-SS-04PF |
43,5 |
20,5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06PF |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08PF |
59,5 |
34,3 |
36 |
41 |
21 |
G1 TNP1 |
| 31,5 |
LSQ-S1-SS-10PF |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12PF |
83,5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16PF |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Encaixe de acoplamento
| ISO |
PARTNO. |
eu |
￠ E |
HEX1 |
HEX2 |
E |
| 6.3 |
LSQ-S1-SS-02 |
71 |
26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03 |
75 |
31,5 |
22 |
22 |
G3/8 NPT3/8 |
| 12,5 |
LSQ-S1-SS-04 |
88 |
38,5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06 |
110 |
48 |
34 |
35 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08 |
119,5 |
56 |
41 |
41 |
G1 TNP1 |
| 31,5 |
LSQ-S1-SS-10 |
150 |
69,5 |
50 |
50 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12 |
167,5 |
84 |
60 |
60 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16 |
210,5 |
99 |
75 |
75 |
G2 NPT2 |
